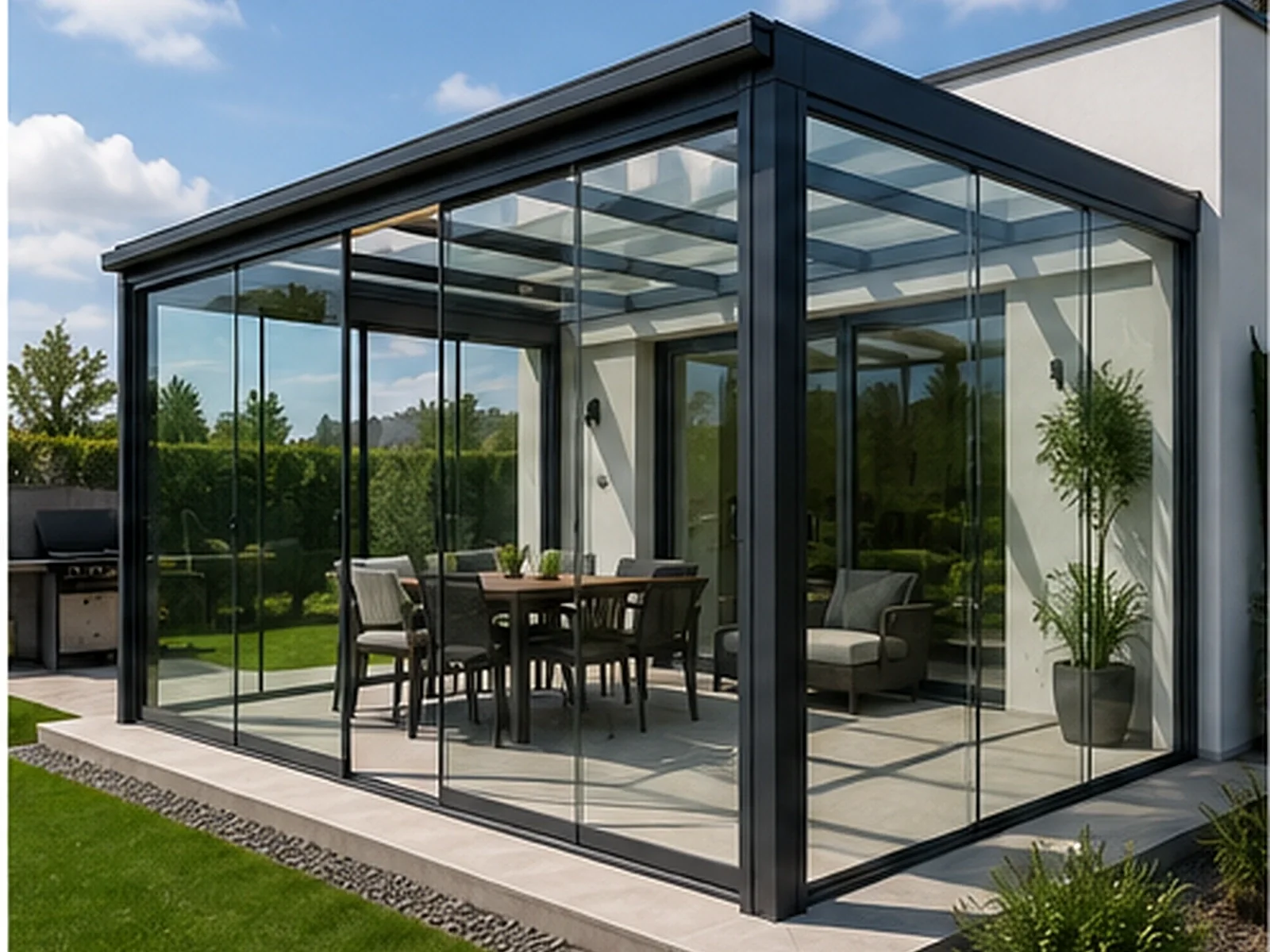

Isıcamlı Cam Balkon

Isıcamlı cam balkon, iki veya daha fazla cam tabakasından oluşan yalıtım camı ünitesinin bu ağırlığa ve kalınlığa uygun kanat, ray, teker, conta ve kilit sistemiyle balkon cephesine uygulanmasıdır. Sistem sürgülü veya teknik yapısı uygun olduğunda katlanır biçimde hazırlanabilir.

Buradaki amaç yalnız daha kalın bir cam kullanmak değildir. Cam yüzeyinden, alüminyum profillerden, kanat birleşimlerinden, alt eşikten, tavandan ve yan bağlantılardan gerçekleşen ısı ve hava geçişini birlikte kontrol etmektir. Bu nedenle iyi bir ısıcam ünitesinin yalıtımsız veya gevşek kapanan bir sistem içerisine yerleştirilmesi beklenen konforu tek başına sağlamaz.

Isıcamlı cam balkon, standart tek camlı balkon sistemine göre daha kontrollü bir kullanım alanı oluşturabilir. Bununla birlikte balkonun otomatik olarak salonla aynı özelliklere sahip bir odaya dönüşeceği söylenmemelidir. Zemin, tavan, duvarlar, mevcut kapı, cephe yönü, havalandırma ve ısıtma düzeni sonuç üzerinde etkilidir.

Isıcamlı cam balkon nedir?

Isıcamlı cam balkon; yalıtım camı ünitesini taşıyabilecek profiller, hareket donanımları ve çevresel sızdırmazlık bileşenleriyle hazırlanan balkon kapatma sistemidir. Uygulamanın temel farkı, cam kanadın içerisinde tek cam yerine kapalı ara boşluğa sahip çok katmanlı cam ünitesinin bulunmasıdır.

Cam ünitesinin ağırlığı ve kalınlığı arttığı için standart ince profilli sistemlerde kullanılan teker, menteşe, ray veya kilitler yeterli olmayabilir. Kanat profilinin camı güvenli biçimde çevrelemesi, yükü taşıyıcı donanıma aktarması ve kapanma sırasında contalara uygun basınç oluşturması gerekir.

Isıcamlı sistemler özellikle balkonun yıl içerisinde daha uzun süre kullanılması, dışarıdan gelen soğuk yüzey etkisinin azaltılması ve tek cama göre daha dengeli bir iç ortam oluşturulması istendiğinde değerlendirilebilir.

Isıcam ünitesi nasıl oluşur?

Yalıtım camı ünitesinde iki veya daha fazla cam tabakası, çevresindeki ara mesafe profili yardımıyla birbirinden ayrılır. Camların arasındaki boşluk üretim sırasında kapatılır ve ünitenin kenarlarında bir sızdırmazlık sistemi oluşturulur.

Ara boşlukta kuru hava veya projeye uygun bir gaz dolgu kullanılabilir. Ara mesafe profilinde bulunan nem alıcı bileşenler, üretim sırasında camlar arasında kalan sınırlı nemin kontrol edilmesine yardımcı olur.

Yalıtım camının temel parçaları şunlardır:

• İç ve dış cam tabakaları
• Camlar arasındaki kapalı boşluk
• Ara mesafe profili
• Nem alıcı dolgu
• Birincil ve ikincil kenar sızdırmazlığı
• Varsa Low-E veya güneş kontrol kaplaması
• Projeye göre temperli ya da lamine güvenlik bileşimi

Camların yalnız yan yana getirilmesi yalıtım camı oluşturmaz. Ara boşluğun ve kenar sızdırmazlığının üretim koşullarında doğru hazırlanması gerekir. Ünitenin çevresel kenarı kanat profili içerisinde suya, güneşe ve mekanik zorlanmaya karşı uygun biçimde korunmalıdır.

Isıcam tek başına yeterli midir?

Isıcam, cam yüzeyinden gerçekleşen ısı geçişini azaltmaya yardımcı olur. Ancak cam balkon sisteminin genel performansı yalnız camın merkez bölgesinde ölçülen değere bağlı değildir.

Kanat çevresinde açık birleşimler bulunuyorsa, alt raydan yoğun hava geçiyorsa veya profil dışarıdaki soğuğu doğrudan iç yüzeye taşıyorsa camın sağladığı avantajın bir bölümü kaybedilebilir.

Dört mevsim kullanım hedefleniyorsa balkonun bütün çevresi incelenmelidir. Isıcamlı kanatlarla birlikte zemin, tavan, parapet, yan duvarlar, mevcut oda kapısı ve havalandırma düzeni de değerlendirilmelidir.

Cam kombinasyonu nasıl seçilir?

Isıcam ünitesinin cam tabakaları her projede aynı olmak zorunda değildir. Balkonun yönü, rüzgâr etkisi, güvenlik ihtiyacı, dış gürültü, doğal ışık ve yaz sıcaklığı dikkate alınarak farklı kombinasyonlar hazırlanabilir.

Cam seçiminde yalnız toplam kalınlık değil; her cam tabakasının türü, kaplama yüzeyi, ara boşluk ve kenar sistemi incelenmelidir.

Low-E kaplamalı ısıcam

Low-E olarak adlandırılan düşük yayınımlı kaplama, uzun dalga ısı ışınımını kontrol ederek iç ortamdan dışarı gerçekleşen ısı kaybını azaltmaya yardımcı olur. Kaplama çoğunlukla yalıtım camı ünitesinin korunan iç yüzeylerinden birinde bulunur.

Low-E camın temel amacı kış dönemindeki ısıl performansı desteklemektir. Camın görünür ışık geçirgenliği, rengi ve güneş enerjisi davranışı seçilen ürüne göre farklılık gösterebilir.

Güneş kontrollü ısıcam

Güney ve batı yönlerinde bulunan geniş cam balkonlarda güneşten gelen ısı yaz aylarında iç sıcaklığı artırabilir. Güneş kontrol özelliğine sahip kaplamalar, doğal ışığı belirli ölçüde korurken içeri giren güneş enerjisini azaltmaya yardımcı olabilir.

Güneş kontrol camı ile Low-E aynı kavram değildir. Bazı camlar iki özelliği bir arada sunabilir; ancak ürünün teknik değerleri kontrol edilmeden aynı performansın bulunduğu varsayılmamalıdır.

Lamine ve ses kontrolüne yönelik camlar

Güvenlik beklentisine göre yalıtım camı ünitesinin bir tabakasında lamine cam kullanılabilir. Lamine cam, cam tabakalarının ara katmanla bir arada tutulduğu yapıdır ve kırılma davranışı temperli camdan farklıdır.

Dış gürültünün önemli olduğu projelerde iki camın farklı kalınlıklarda hazırlanması veya akustik özellikte lamine cam kullanılması değerlendirilebilir. Ses performansı yalnız camdan değil; kanat birleşimleri, fitiller, raylar ve çevresel bağlantılardan da etkilenir.

Renkli, füme, bronz veya reflektif seçenekler cephe görünümünü ve içeri ulaşan ışığı değiştirir. Apartman ve site uygulamalarında binanın dış cephe bütünlüğü de dikkate alınmalıdır.

Sıcak kenar ve gaz dolgu ne işe yarar?

Yalıtım camı ünitesinin kenarında bulunan ara mesafe profili, camları birbirinden ayırır ve kapalı boşluğun ölçüsünü korur. Geleneksel yüksek iletkenliğe sahip ara profiller cam kenarında daha belirgin bir ısı köprüsü oluşturabilir.

Sıcak kenar olarak adlandırılan düşük iletkenlikli ara mesafe çözümleri, cam ünitesinin kenarındaki ısı geçişini azaltmaya yardımcı olur. İç cam kenarının daha dengeli bir yüzey sıcaklığında kalması yoğuşma riskinin azaltılmasına katkı sağlayabilir.

Ara boşlukta argon gibi uygun inert gazların kullanılması, boşluk içerisindeki taşınım yoluyla gerçekleşen ısı geçişini hava dolgusuna göre azaltmaya yardımcı olabilir. Ancak gaz dolgusunun etkili olabilmesi için cam ünitesinin kenar sızdırmazlığının üretim ve kullanım süresince korunması gerekir.

Sıcak kenar veya gaz dolgu tek başına ürünün tamamını yüksek performanslı hâle getirmez. Cam kaplaması, boşluk ölçüsü, profil ve kanat sızdırmazlığıyla birlikte değerlendirilmelidir.

Isı yalıtımlı profil neden önemlidir?

Alüminyum dayanıklı ve ölçüye özel sistemlere uygun bir malzemedir; ancak ısıyı hızlı iletebilir. Dört mevsim konfor hedeflenen yapılarda iç ve dış alüminyum bölümler arasındaki ısı geçişinin kontrol edilmesi önemlidir.

Isı yalıtımlı profillerde iç ve dış alüminyum parçalar arasında düşük iletkenlikli ayırıcı bir bölüm bulunur. Bu yapı profil üzerinden oluşan ısı köprüsünü azaltmaya ve iç yüzey sıcaklığını daha dengeli tutmaya yardımcı olabilir.

Her “ısıcamlı cam balkon” aynı profil yapısına sahip değildir. Bazı sistemler ağır yalıtım camını taşıyabilen ancak ısı bariyeri bulunmayan çerçevelerle hazırlanabilir. Teklifte cam ünitesiyle birlikte profilin yalıtımlı veya yalıtımsız olduğu açıkça belirtilmelidir.

Profil kesiti; cam ağırlığı, kanat ölçüsü, ray sayısı ve uygulama yüksekliğine uygun olmalıdır. İnce görünüm elde etmek amacıyla taşıyıcı yeterlilikten ödün verilmemelidir.

Isıcamlı sürgülü cam balkon

Isıcamlı sürgülü cam balkon, çerçeveli cam kanatların iki veya daha fazla paralel ray üzerinde sağa ve sola hareket ettiği sistemdir. Kanatlar içeri doğru dönmediği için dar balkonlarda ve mobilyalı alanlarda kullanım avantajı sağlayabilir.

Isıcam ünitesinin ağırlığı nedeniyle her kanat uygun taşıyıcı tekerlerle desteklenmelidir. Alt ray, tekerlerin yükünü karşılayacak ve kanatların aynı eksende ilerlemesini sağlayacak biçimde monte edilmelidir.

Standart sürgülü sistemde kanat çekildiğinde doğrudan ray üzerinde hareket eder. Kaldır-sür sistemlerde ise kol çevrildiğinde kanat contalardan ve raydan kontrollü biçimde yükselerek hareket ettirilebilir; kapatıldığında tekrar oturarak daha güçlü bir çevresel basınç oluşturabilir.

Her balkon için kaldır-sür sisteme ihtiyaç olmayabilir. Kanat ölçüsü, ağırlık, beklenen sızdırmazlık, eşik ve bütçe birlikte değerlendirilmelidir.

İki, üç veya daha fazla ray kullanılabilir. Ray sayısı arttıkça daha fazla kanat aynı bölgede toplanabilir; ancak alt eşik genişliği, profil miktarı ve bakım noktaları da artar.

Isıcamlı katlanır cam balkon

Isıcamlı katlanır cam balkon, çerçeveli kanatların ray üzerinde ilerleyerek belirlenen park alanında katlandığı sistemdir. Cephe açıklığının büyük bölümünü açık hâle getirmek isteyen projelerde değerlendirilebilir.

Yalıtım camı taşıyan kanatlar tek camlı panellere göre daha ağırdır. Bu nedenle taşıyıcı arabalar, menteşeler, raylar, kanat bağlantıları ve park alanı daha güçlü bir mekanik düzen gerektirir.

Katlanır kanatların birleşimlerinde conta sürekliliği önemlidir. Kanatlar kapatıldığında her birleşimin aynı basınçla kapanması, kilitlerin karşılıklarına oturması ve panel grubunun başlangıç-bitiş noktalarında boşluk kalmaması gerekir.

Kanatların katlanacağı bölümde perde, mobilya veya sabit engel bulunmamalıdır. Sistem açıldığında oluşacak panel paketi balkon dolaşımını ve kapı geçişini engellememelidir.

Ug, Uw ve güneş faktörü ne anlama gelir?

Ug değeri yalnız yalıtım camı ünitesinin merkez bölgesindeki ısı geçirgenliğiyle ilgilidir. Uw değeri ise camla birlikte profil, ara mesafe profili, kanat ölçüsü ve pencere ya da doğrama bütününü ifade eder.

Bu nedenle iyi bir Ug değerine sahip camın yetersiz profil ve birleşimlerle kullanılması, bütün sistemde aynı performansın elde edileceği anlamına gelmez.

Güneş faktörü veya g değeri, camdan içeri geçen toplam güneş enerjisini değerlendirmeye yardımcı olur. Daha düşük güneş kazancı yaz konforunu destekleyebilir; ancak doğal ısı kazancı ve gün ışığı da seçimden etkilenebilir.

Teklif karşılaştırılırken değerlerin yalnız yazılması yeterli değildir. Belirtilen değerin cam ünitesine mi, profile mi yoksa bütün doğramaya mı ait olduğu sorulmalıdır.

Yoğuşma ve cam arasındaki buğu

Yoğuşma, havadaki nemin soğuk bir yüzey üzerinde suya dönüşmesiyle oluşur. Isıcam iç cam yüzeyinin sıcaklığını tek cama göre daha yüksek tutmaya yardımcı olabilir; ancak iç nem yükseldiğinde veya soğuk köprü bulunduğunda yoğuşma yine görülebilir.

Camın oda tarafındaki yüzeyinde oluşan nem; çamaşır kurutma, çok sayıda bitki, yetersiz havalandırma, yoğun kullanıcı sayısı veya dengesiz ısıtmadan kaynaklanabilir.

Profil, cam kenarı ve alt eşik çevresinde oluşan yoğuşma, bu bölgelerdeki yüzey sıcaklığının daha düşük olduğunu gösterebilir. Sıcak kenar ara mesafe profili ve ısı yalıtımlı alüminyum sistem bu riski azaltmaya yardımcı olabilir.

Nem iki cam tabakasının arasındaysa yalıtım camı ünitesinin kenar sızdırmazlığı zarar görmüş olabilir. Cam arasındaki buğu dışarıdan silinemez; ünitenin teknik olarak incelenmesi ve gerektiğinde değiştirilmesi gerekir.

Yoğuşmayı azaltmak için balkon düzenli havalandırılmalı, ray ve menfezler kapatılmamalı, iç nem kontrol edilmeli ve soğuk birleşimler değerlendirilmelidir.

Yaz konforu ve havalandırma

Kış döneminde ısı kaybını azaltan cam seçimi, yaz döneminde güneşten gelen ısıyı tek başına kontrol etmeyebilir. Özellikle güney ve batı yönündeki cam balkonlarda öğleden sonra iç sıcaklık yükselebilir.

Yaz konforu için güneş kontrol camı, dış gölgeleme, uygun perde, açılır kanatlar ve doğal hava hareketi birlikte planlanmalıdır.

Sürgülü sistemlerde karşılıklı kanatlar açılarak hava geçişi oluşturulabilir. Katlanır sistemde cephe açıklığının daha geniş bölümü açılabilir. Ancak balkonun yalnız bir cephesi bulunuyorsa sıcak havanın dışarı çıkması daha yavaş olabilir.

Balkonla oda arasındaki mevcut kapı sürekli açık tutulacaksa iç mekânın ısıtma ve soğutma düzeni de etkilenebilir. Balkonun kullanım biçimi cam sistemi seçilmeden önce belirlenmelidir.

Eşik, drenaj ve sızdırmazlık

Isıcamlı kanatların ağır olması nedeniyle alt ray hem hareketi taşır hem de cephe alt birleşimini oluşturur. Rayın terazisi, tekerlerin çalışması ve su tahliyesi açısından önemlidir.

Düşük eşik geçişi kolaylaştırabilir; ancak ray yüksekliği azaldıkça dışarıdan gelen suyun kontrolü için zemin eğimi, drenaj kanalı ve su yalıtımı daha dikkatli hazırlanmalıdır.

Ray içerisindeki tahliye delikleri silikon, kir veya kaplama malzemesiyle kapatılmamalıdır. Balkon zemini içeriye doğru eğimliyse ray çevresinde su birikmesini önlemek için kot düzeltmesi gerekebilir.

Sızdırmazlık yalnız alt raydan ibaret değildir. Yan dikmeler, üst profil, kanat birleşimleri, köşeler, kilit basıncı ve mevcut yapıyla bağlantılar birlikte çalışır.

Isıcamlı cam balkon her hava koşulunda tamamen hava ve su geçirmez bir dış cephe doğraması olarak kabul edilmemelidir. Kullanılan sistemin test edilmiş performansı, ölçüsü ve montaj koşulları dikkate alınmalıdır.

Ses konforuna etkisi

Yalıtım camı ünitesi dış sesin azaltılmasına yardımcı olabilir. Ancak ses performansı yalnız iki cam kullanılmasına bağlı değildir.

Cam tabakalarının farklı kalınlıklarda hazırlanması, lamine akustik cam kullanılması ve ara boşluğun uygun seçilmesi belirli frekanslardaki ses davranışını etkileyebilir.

Kanatların çevresindeki hava boşlukları, fırça fitiller, contalar, alt ray ve duvar birleşimleri genel sonucu belirler. Hava geçişinin yoğun olduğu bir sistemde güçlü cam kombinasyonunun avantajı sınırlanabilir.

Trafik veya yoğun çevresel gürültü bulunan projelerde camla birlikte bütün doğrama sisteminin akustik özelliği değerlendirilmelidir.

Ölçülendirme ve sistem seçimi

Ön fiyat için yaklaşık genişlik ve yükseklik bilgisi kullanılabilir. Kesin üretimden önce bütün cepheler, köşeler, bağlantı yüzeyleri ve kanat hareket alanları yerinde ölçülmelidir.

• Her cephenin net genişliği ve yüksekliği
• Balkonun düz, L veya U biçiminde olması
• Korkuluk üstü veya tam boy uygulama
• Alt ve üst yüzeylerin paralelliği
• Mermer, beton veya metal bağlantı yüzeyi
• Sürgülü ya da katlanır sistem tercihi
• Kanatların açılacağı ve toplanacağı yön
• Panel ölçüleri ve yaklaşık cam ağırlığı
• Ray sayısı ve gerekli geçiş açıklığı
• Standart veya düşük eşik beklentisi
• Zemin eğimi ve yağmur suyu yönü
• Kilit ve güvenlik seçenekleri
• Perde, mobilya ve klima konumları
• Cam ve profillerin taşıma güzergâhı
• Montaj katı ve dış cephe erişimi

Panel genişliğinin gereğinden fazla büyütülmesi, daha az dikey profil görüntüsü sağlayabilir; ancak kanadı ağırlaştırarak günlük kullanımı zorlaştırabilir. Panel sayısı ve ölçüsü görünümle mekanik kullanım arasında denge kurularak belirlenmelidir.

Montaj ve son kontroller

Montaj öncesinde mermer, zemin, tavan ve yan bağlantıların sağlamlığı incelenir. Eğri, kırık veya dar bağlantı yüzeyleri rayların düzgün kurulmasını engelleyebilir.

Alt ve üst raylar aynı eksende ve terazisinde monte edilmelidir. Kanatlar yerleştirildikten sonra teker yükseklikleri, kanat diyagonalleri, kilit karşılıkları ve conta basınçları ayarlanır.

Montaj sonunda şu kontroller yapılmalıdır:

• Kanatların bütün ray boyunca dengeli hareket etmesi
• Panellerin kendiliğinden kaymaması
• Kilitlerin zorlanmadan kapanması
• Kanat birleşimlerindeki contaların devamlılığı
• Alt ray ve tahliye deliklerinin açık olması
• Köşe ve yan bağlantılarda görünür boşluk bulunmaması
• Camların profil içerisinde dengeli oturması
• Sürgülü veya katlanır panel paketinin engellere çarpmaması

Isıcam ünitelerinin kenarları montaj sırasında darbe ve sürekli su etkisinden korunmalıdır. Cam kenarında oluşan hasar yalnız görünümü değil, ünitenin sızdırmazlığını da etkileyebilir.

Isıcamlı cam balkon fiyatları

Isıcamlı cam balkon fiyatları; toplam cephe ölçüsü, cam ünitesinin bileşimi, profil sistemi, kanat sayısı, ray, teker, kilit, renk, köşe ve montaj erişimine göre hesaplanır.

Standart çift camla Low-E, güneş kontrollü, lamine veya ses kontrolüne yönelik cam kombinasyonu aynı maliyete sahip değildir. Sıcak kenar, özel ara boşluk ve farklı kaplamalar cam ünitesinin kapsamını değiştirir.

Isı yalıtımlı profil, kaldır-sür mekanizma, çok noktalı kilit ve düşük eşik gibi seçenekler de fiyatı etkileyebilir.

Teklifte aşağıdaki bilgiler açıkça bulunmalıdır:

• Cam ünitesinin ayrıntılı bileşimi
• Low-E veya güneş kontrol kaplaması
• Ara boşluk ve ara mesafe profili
• Profilin ısı yalıtımlı olup olmadığı
• Sürgülü veya katlanır çalışma biçimi
• Toplam ray ve kanat sayısı
• Teker, menteşe ve taşıyıcı kapasitesi
• Kilit, tutamak ve conta yapısı
• Eşik ve drenaj çözümü
• Profil rengi ve yüzey kaplaması
• Söküm ve bağlantı yüzeyi hazırlığı
• Nakliye, montaj ve erişim ekipmanları
• Garanti ve satış sonrası servis kapsamı

Fiyat karşılaştırması yapılırken tek camlı sistemle ısıcamlı sistem yalnız metrekare üzerinden karşılaştırılmamalıdır. Cam, profil ve hareket mekanizmasının aynı teknik kapsamda olup olmadığı kontrol edilmelidir.

Bakım ve arıza belirtileri

Raylar, teker kanalları ve drenaj delikleri düzenli temizlenmelidir. Sert taş ve kirler ağır kanatların hareketini zorlaştırabilir ve teker yüzeylerine zarar verebilir.

Conta ve fitiller sertleşme, yırtılma veya yerinden çıkma açısından kontrol edilmelidir. Kilitler kanadı profile yeterli basınçla çekmiyorsa ayar gerekebilir.

Aşağıdaki belirtiler teknik inceleme gerektirebilir:

• Kanatların normalden ağır hareket etmesi
• Panelin açılırken sallanması veya sürtünmesi
• Kilidin karşılığına oturmaması
• Kanatlar arasında görünür boşluk oluşması
• Conta veya fitillerin yerinden ayrılması
• Alt rayda sürekli su birikmesi
• Cam ünitesinin iki tabakası arasında buğu oluşması
• Cam kenarında çatlak veya sızdırmazlık bozulması
• Katlanır kanatların düzensiz toplanması
• Teker veya menteşelerden olağan dışı ses gelmesi

Raylara gelişigüzel ev tipi yağ uygulanmamalıdır. Uygun olmayan yağlar tozu tutarak hareket sisteminin daha hızlı kirlenmesine neden olabilir. Bakımda sistem üreticisinin önerdiği yöntem kullanılmalıdır.

Isıcamlı cam balkon seçerken yapılan hatalar

• Isıcam kullanıldığında balkonun otomatik olarak oda olacağını düşünmek
• Yalnız cam kalınlığına göre ürün karşılaştırmak
• Low-E ve güneş kontrol kaplamasını aynı özellik sanmak
• Camın Ug değeriyle bütün sistemin Uw değerini karıştırmak
• Profilin ısı yalıtımlı olup olmadığını sormamak
• Ağır kanatlar için teker ve ray kapasitesini incelememek
• Conta ve kilit basıncını önemsiz görmek
• Düşük eşik isterken drenaj ve zemin eğimini göz ardı etmek
• Yoğuşmayı yalnız cam arızası kabul etmek
• Yazın güneş kazancı ve havalandırmayı hesaba katmamak
• Cam arasındaki buğuyu yüzey nemiyle karıştırmak
• Katlanır paneller için yeterli park alanı bırakmamak
• Tek camlı ve ısıcamlı teklifleri yalnız toplam fiyatla kıyaslamak

Doğru ısıcamlı cam balkon; en kalın camı kullanan sistem değil, cam ünitesinin profil, conta, kilit, eşik ve hareket mekanizmasıyla uyumlu olduğu projedir. Kullanım amacı ve balkonun gerçek yapısı belirlenmeden yalnız ürün adına göre karar verilmemelidir.
